Röntgen-Photoelektronen-Spektroskopie

Röntgen-Photoelektronen-Spektroskopie

Der Effekt der katalysierten Oxidation der P120*-Faser bei 450°C auf die Anzahl der sauerstoffhaltigen Gruppen wurde mit Hilfe der Röntgen-Photoelektronen-Spektroskopie (in Form der Electron Spectroscopy for Chemical Analysis, ESCA) untersucht.

In Abbildung 30 und Tabelle 8 ist das O_1s:C_1s-Verhältnis in Abhängigkeit von der Oxidationszeit dargestellt. Die Sauerstoffbehandlung führt zu einem kontinuierlichem Anstieg des O_1s:C_1s-Verhältnisses von 0,087 (0,5-stündige Oxidation) auf 0,131 (20-stündige Oxidation).

O-C-VerhÄtnis

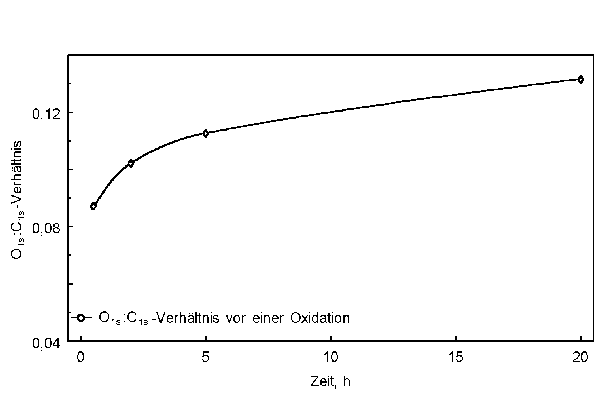

Abbildung 30: O_1s:C_1s-Verhältnis der mit 0,01mol/l Ferrocen in NMP imprägnierten P120*-Faser nach verschieden langer Sauerstoffbehandlung bei 450°C.

Tabelle 8: Tabellarische Übersicht der O_1s : C_1s-Verhältnisse der mit 0,01mol/l Ferrocen in NMP imprägnierten P120*-Faser nach verschieden langer Sauerstoffbehandlung.

Behandlungszeit, h 0,5 2 5 20

O_1s:C_1s 0,087 0,102 0,112 0,131

Im Vergleich zum O_1s:C_1s-Verhältnis der P120*-Faser vor einer Oxidation (0,048; siehe Kapitel 3.1) erhöht sich demzufolge das O_1s:C_1s-Verhältnis etwa um den Faktor 2 bis 3.

Tabelle 8: Tabellarische Übersicht der O_1s : C_1s-Verhältnisse der mit 0,01mol/l Ferrocen in NMP imprägnierten P120*-Faser nach verschieden langer Sauerstoffbehandlung.
Behandlungszeit, h	0,5	2	5	20
O_1s:C_1s	0,087	0,102	0,112	0,131
